變壓器繞組直流電阻測量是常規試驗中不可缺少的項目。不論在生產過程中或在事故分析現場都必須做這項試驗，因為它既簡便又很重要，所以它是確保變壓器生產質量、檢修質量和安全運行的一個重要手段。

通過測量直流電阻，可以檢驗繞組的材質、焊接質量和開關接觸狀況。例如變壓器繞組采用不同廠家的導線就容易使電阻值不平衡。110kV級及以上大型變壓器高壓繞組大多采用糾結式繞組，焊點很多，一般都是碰焊，特別是鋁導線碰焊容易出問題。有的大型變壓器低壓繞組的鋁導線用銅鋁接頭，焊接工藝要求高。中型變壓器低壓繞組（0·4kV級）并聯根數多，若有一根假焊就會造成電阻值不平衡。因此焊接質量至關重要。開關接觸不良，常見的是彈簧淬火不好，致使彈性差。此外，器身完工后，引線刷漆不當，清漆滴在開關動靜觸頭間形成薄漆膜等。這些致使開關每轉動一次，電阻數就有變化。其他接觸不良，如引線與開關的緊固不好，都會引起電阻增大。

    通過測量直流電阻，就能發現上述隱患。每臺產品一般要測試兩次繞組電阻，器身和成品各一次。這使測量的工作量較大，花費時間也較長。

另一方面，繞組直流電阻是變壓器性能試驗中的必要參數。例如315kVA以下小型變壓器，由于其電阻的成分較大，阻抗三角形受到溫度的影響不可忽視，短路阻抗從常溫校正到參考溫度的數值要由負載損耗或直流電阻來換算。10000kVA以上大型變壓器，由于其雜散損耗占負載損耗的比重大，而且它與溫度成反比，因此需要用繞組電阻上的損耗來對換算到參考溫度下的負載損耗進行校

正。

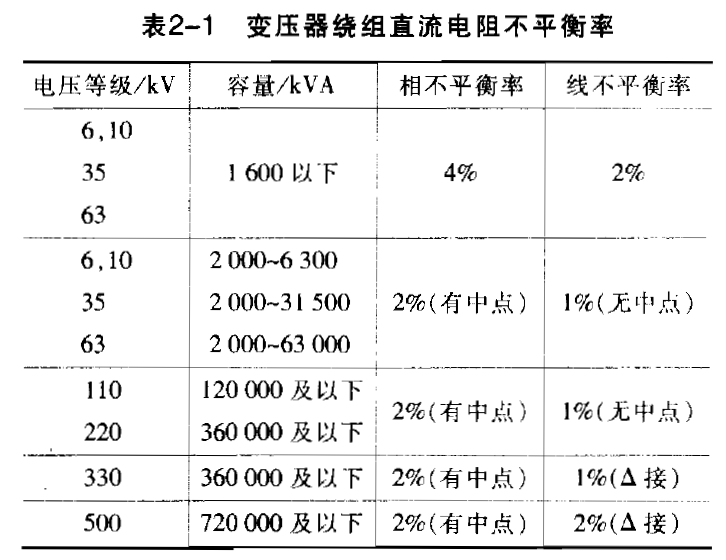

    在溫升試驗中，用電阻法來測量繞組冷態下和溫升試驗終了時熱狀態下的電阻值來計算繞組的平均溫度，變壓器繞組直流電阻不平衡率對繞組電阻的測量要求是很嚴格的，按 GB/T6451一1999、GB/TI 6274一1996**標準規定，直流電阻不平衡率見表2一1。

    直流電阻的測量誤差越小越好，特別是溫升試驗中，直流電阻的測量誤差不超過±0.2％?；谶@種情況，確定測量方法，選擇適當的測量設備，是保證測量準確度的關鍵。

    國科電研正是基于以上需求，生產研發出了直流電阻測試儀等一系列高精度檢測設備。
