傳統的電阻測量是采用直流壓降法和直流電阻電橋法。這需要根據被試產品的電阻值來選擇試驗方法

（1）直流壓降法

這種方法是很原始的，也是很簡便的方法。它是根據歐姆定律=U/R，只要測量出電路中的電流I/和負載兩端的電壓降，就可以計算出電阻R。關鍵是電流

表及電壓表要具有足夠的精度，才能保證電阻的測量精度 .

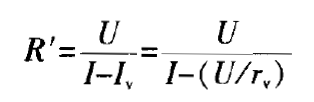

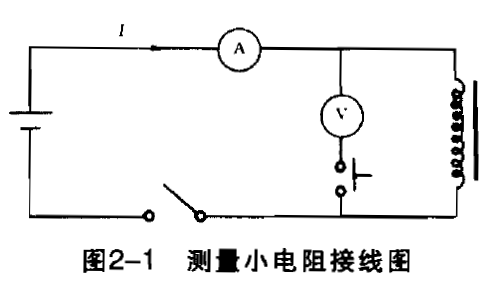

按圖2一1接線時，考慮到電壓表電阻的分路電流IV，若仍以R= U/I計算，則變壓器繞組電阻：

測量誤差。這時越大，R越小，誤差就越小。所以此種接線適用于測量小電阻。

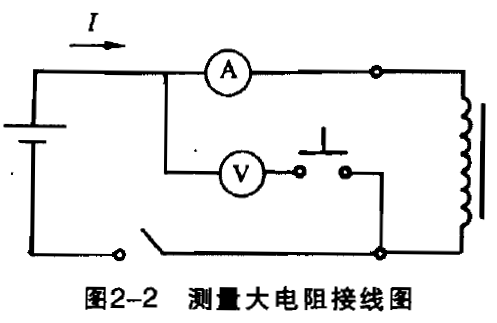

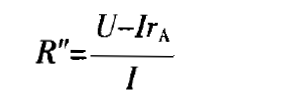

按圖2一2接線時，考慮到電流表rA上的電壓降，若仍以 R = U/I計算，變壓器繞組電阻：

其誤差。這時R越大，誤差越小，所以此種接線適用測量大電阻。

對于具有大電阻、大電感的變壓器，如試驗變壓器YDJ一500，因為測量時間太長，消耗功率大，準確性差，一般不宜用壓降法。

由于變壓器繞組有電感存在，所以測量時必須注意電壓表的安全，施加電流穩定后，才能接人電壓，再讀數，特別是斷開電源前，一定先斷開電壓表，以免反電勢損壞電壓表。

由于壓降法準確度不高，靈敏度低，需要換算和消耗電能多等原因，一般很少采用，大多采用電橋法。但是對需通大電流如20A以上的電阻測量，配置數顯電流表和電壓表用壓降法還是很滿意的。目前國內外采用壓降法進行自動測量、微機處理換算、數顯和打字，做成套測試設備供快速測量電阻，也是發展方向。

（2）電橋法： 測量電阻的電橋有兩種，一是單臂電橋（惠司登電橋），二是雙臂電橋（凱爾文電橋）。

2.1單臂電橋

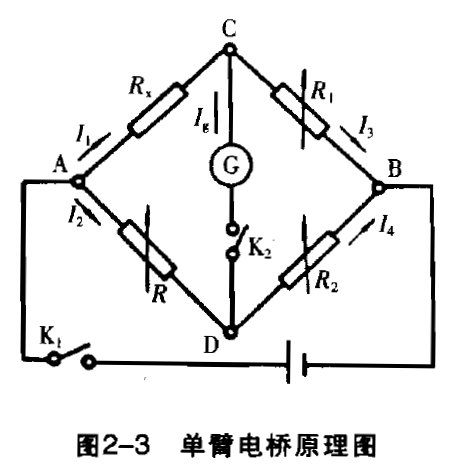

單臂電橋原理圖見圖2一3。

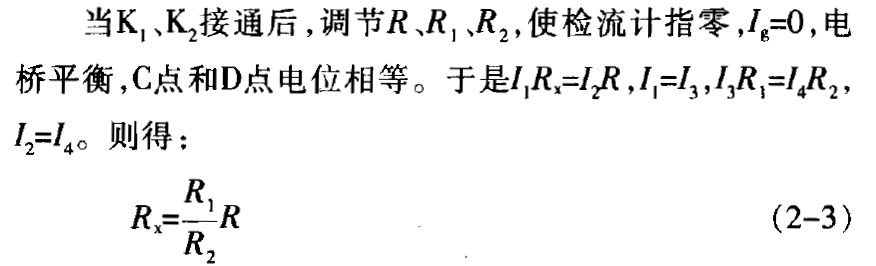

根據的范圍，選擇好R／R2的量程倍率，調節R就可以求得Rx。 單臂電橋通常測大于10歐姆的電阻。

2·2 雙臂電橋

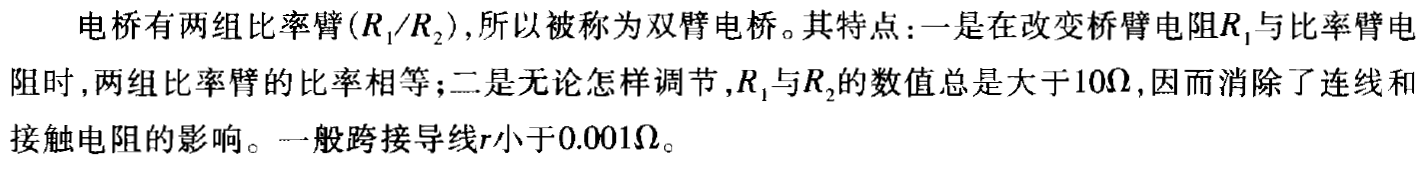

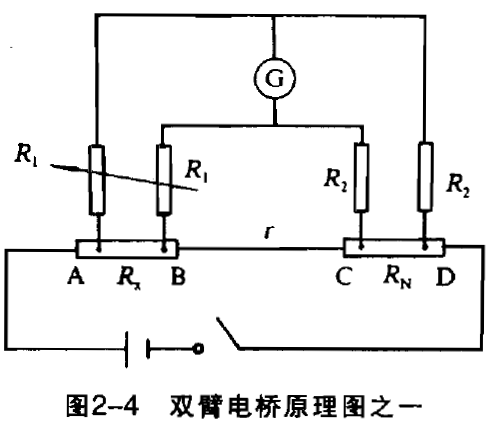

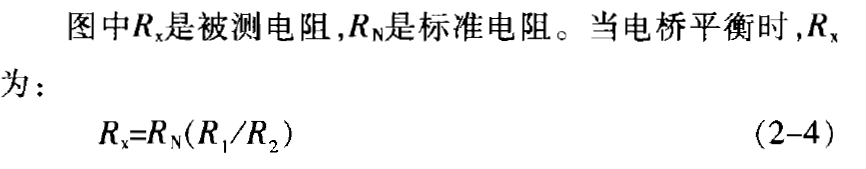

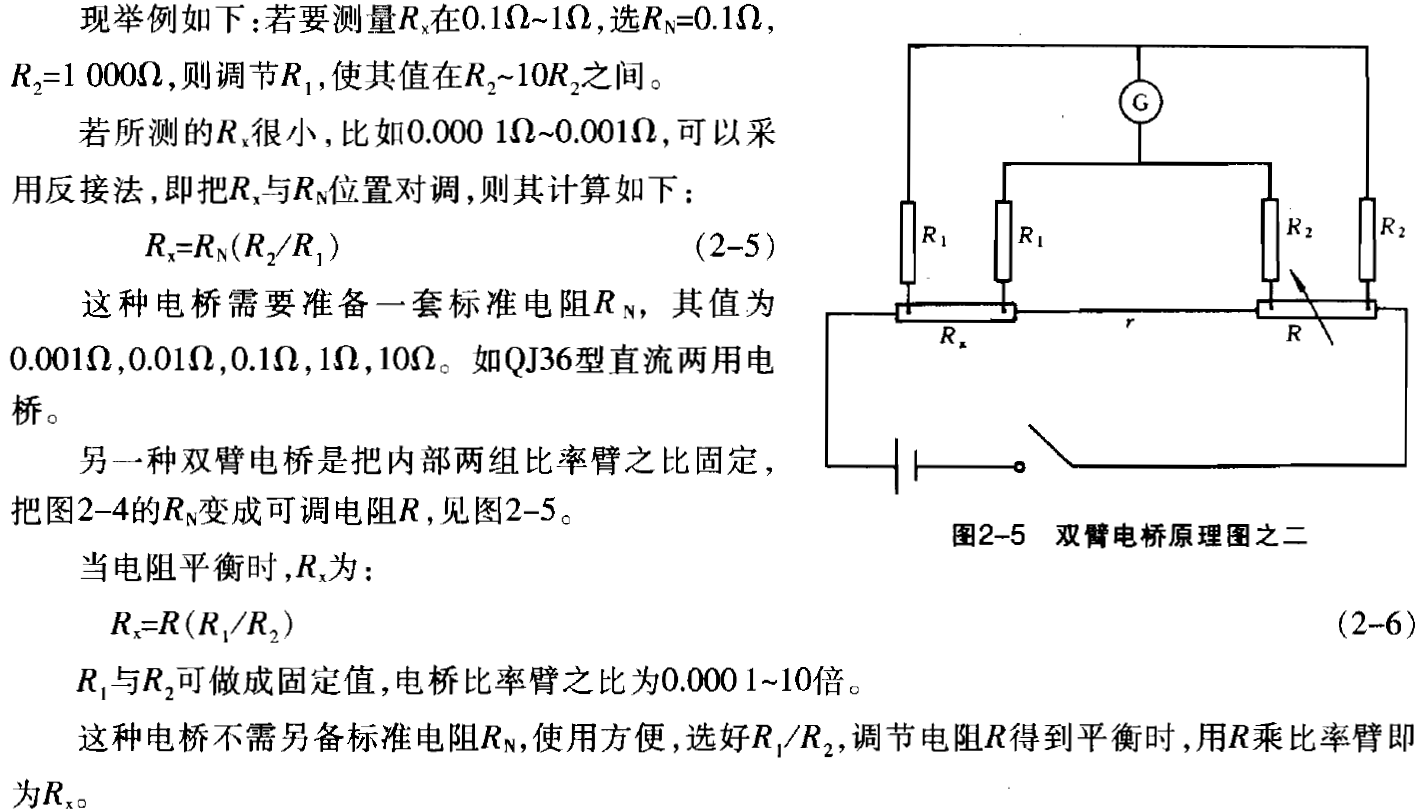

雙臂電橋的原理圖見圖2一4、圖2一5。其接線特點是連接及的試驗用連接線分成電流線和電壓線，使通過電流的引線及其接線的接觸電阻上壓降不引人橋內，而是利用電壓線把及RN上的壓降引到橋內平衡，這樣就消除了接觸電阻及引線電阻的影響。所以，在測10歐姆以下的電阻時可保證準確性
